waytronic簡介

　　隨著用戶認知和生活習慣的改變，消費者對構建便捷生活和智能家居系統的訴求持續增多，智能門鎖作為智能家居的門面和典型的物理級入口，成為打造全屋智能必不可少的環節。

　　隨著智能門鎖行業規模的不斷提升，產品的生產成本不斷降低，價格競爭成為行業發展到一定階段不可避免的環節；而且，新進品牌多以高性價比產品、加大促銷力度等方式打開市場，以此達到銷量目標米樂M6。WTV語音芯片不僅僅承擔語音播報功能，還集合了門鎖電機驅動、433協議進行解析、wifi協議中轉、電機過流檢測、鎖體狀態上報、電池檢測，出廠自檢等主要功能。可以極大的為客戶降低產品成本。

　　waytronic方案對比

　　傳統方案后板方案流程框圖

　　傳統方案

　　WTV后板方案

　　框架流程圖

　　根據方案框圖我們可以知道，傳統方案后板使用專門的MCU實現過流檢測、鎖體狀態檢測、電機驅動、433模塊、wifi模塊，自檢模式，外加一顆額外的語音MCU組成門鎖后板功能。使用我們語音芯片替代后板MCU同樣能實現門鎖后板功能。新的方案因為減少了一顆MCU，可以縮短開發的時間，減小開發的難度，WTV芯片普通休眠可以達到30uA左右，深度休眠2uA左右，更低的功耗。與傳統方案相比，新方案具有低功耗設計、易開發和成本效益高等優勢。

　　waytronic功能介紹

　　該方案使用的串口協議進行通信，用戶可以通過串口時序發送指令來控制語音芯片的播放功能，開鎖、關鎖、鎖體狀態檢測等等。01語音播報

　　WTV語音芯片接收前板發送的指令，進行語音播報或語音提示。語音提示功能可以為用戶提供實時的操作反饋，幫助用戶更好地了解智能鎖的狀態；語音提示可以提供便捷的使用體驗；在某些緊急情況下，語音提示可以起到提醒和警示的作用。02電機驅動

　　電機是智能鎖能夠正常工作不可或缺的一個重要部件，通過正反轉實現開關鎖功能?？梢酝ㄟ^指令設置電機轉動時長、電流過流等級、正反轉等參數，實現開門、關門。03433模塊

　　433模塊接收遙控的信號，用戶面板提示操作進行添加鑰匙功能，用戶就可以使用遙控器進行開、關門。讓用戶更方便使用智能鎖，提高生活品質米樂。04Wifi模塊

　　Wifi模塊為智能門鎖連接互聯網，用戶通過手機對門鎖進行設置。例如：忘記帶鑰匙和密碼泄露都是傳統門鎖的弊端。而智能門鎖只需要通過簡單的功能設置用手機APP即可開鎖，同時又極具安全性，不僅有電池更換提示、鎖舌阻塞警告，遇到低電壓等情況，屏幕上均有顯示，真正做到智能智控。05鎖體狀態檢測

　　日常使用智能門鎖過程中，有時候因為門鎖沒有關到位，導致鎖舌無法彈出，造成門沒有真正鎖好，門鎖通過報警提示和app通知到用戶，防止外人順門而入。06過流檢測

　　電機是智能門鎖開、關鎖的重要部分，不能保證有些意外情況發生。例如電機堵轉、電源問題、本身問題等等，當檢測電機出現持續的大電流就停止電機運行，從而保護電機。保證智能門鎖的穩定和安全。07電池電量檢測

　　智能鎖很多人擔心電量用完沒提醒，導致沒電開不了門， 會產生這樣的焦慮。通過ADC檢測判斷電量余量，當?shù)碗娏繒r提醒用戶換新電池或者直接充電。08自檢模式

　　設備板出廠前會跑一下自檢模式，檢測一下設備關鍵元器件是否正常，保證產品質量，提高產品可靠性。

　　waytronic指令介紹

　　協議說明：

　　標準UART異步串口接口，屬于3.3VTTL電平接口。通訊數據格式是：起始位：1位；數據位：8位；奇偶位：無；停止位：1位。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖：

　　注意：“長度”是指長度+命令碼+參數+校驗和的長度，“累加和校驗”是指長度+命令碼+參數的累加和的低字節。

　　指令舉例說明：

　　播放音頻（0X3E）

　　數據參數說明：

　　回應：

　　執行成功

　　功能描述：播放對應的地址音頻

　　示例：發→◇7E07FF053E00054EEF（播放05地址的音頻）

　　收←◆7E05FF053E47EF

　　waytronic方案展示

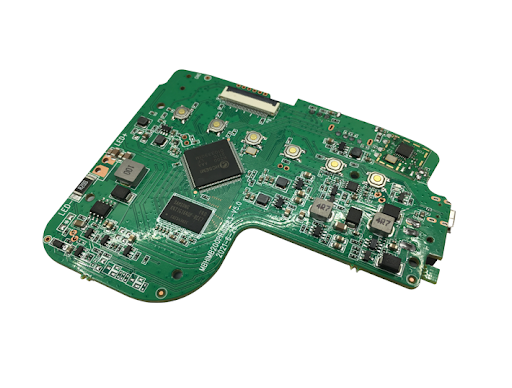

　　前后板
